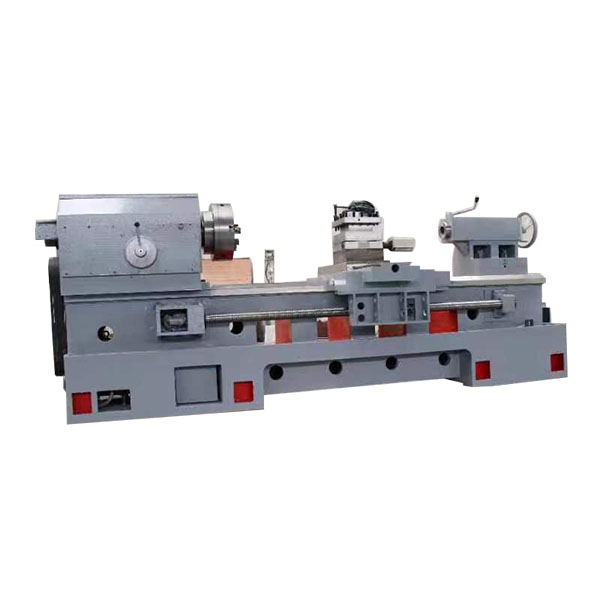

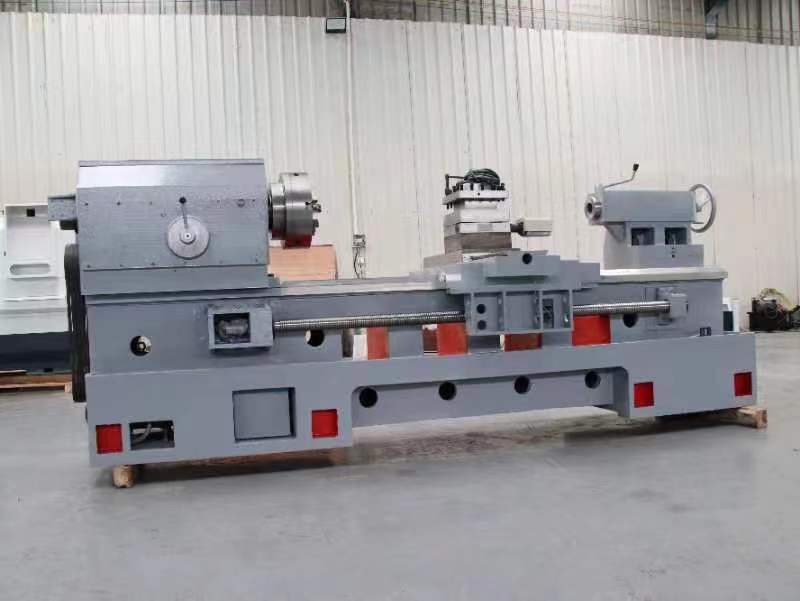

產品名稱：臥式數控車床

產品型號：CK6180

1. 機床結構特點及功能要求

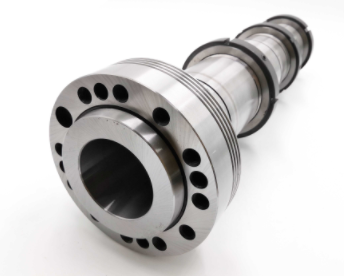

主軸說明：采用鋼材模鍛-正火-加工-調質-半精加工-高頻-精密加工-成品。高精度主軸軸承組且經精密裝配和動平衡測試，保證主軸精度高、噪聲低、剛性強。

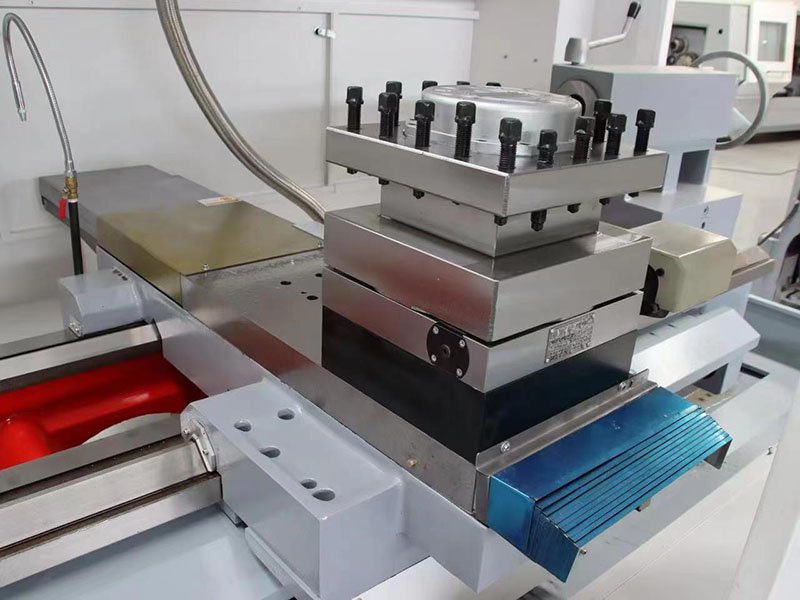

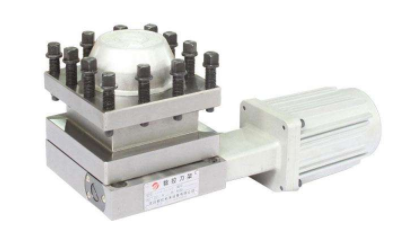

刀架說明：采用蝸輪蝸桿傳動，三齒盤嚙合定位，螺桿鎖緊的原理，轉位穩定，免抬，避免轉位時切削液滲入刀架內部。

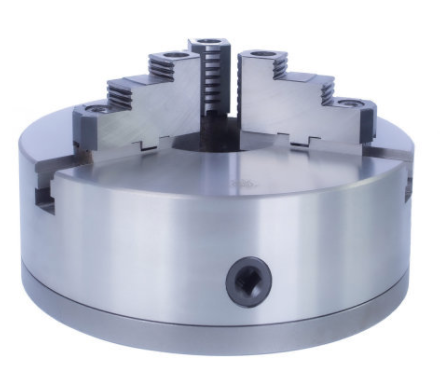

卡盤說明：K11系列三爪自定心卡盤，短圓柱連接方式，整體爪（正反各一副），K11A/C/D型卡爪為分離爪，可調整為正卡爪和反卡爪使用。

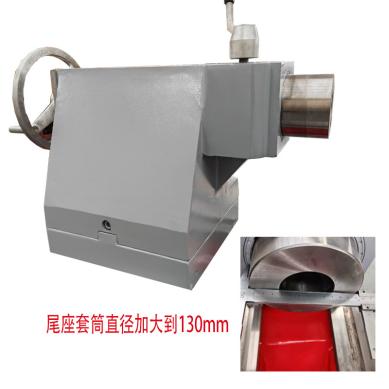

尾座說明：在主軸的另一端，移動到一定的位置后，松開鎖緊手柄，旋轉手輪使套筒移動，頂緊工件，然后鎖緊套筒，可進行車削加工。

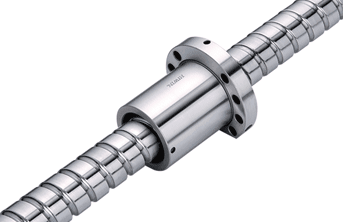

傳動說明：螺桿與螺母都在恒溫車間加工、研磨、裝配及品管，可保證其高精度的穩定性。

機床潤滑說明：RBCLB-3ZK型容積式潤滑泵，自動潤滑，主要是床身導軌和拖板上燕尾面，滾珠絲杠與螺母之間潤滑面不間斷供油。

二、主要技術參數

注：

1. 當安裝卡盤或者卡具時，請注意所選擇卡盤或者卡具的極限轉速。

2. 數控機床對電源要求嚴格，如果用戶電網波動超過±10%，必須增加穩壓器，否則數控機床將不能正常工作，甚至出現不可預測的結果。

三、機床配置清單

1. 隨機附件文件清單：

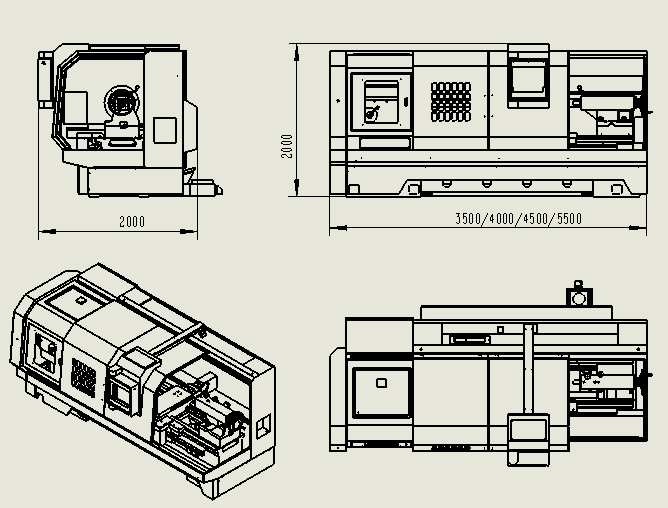

1. 機床外形尺寸圖（標配）

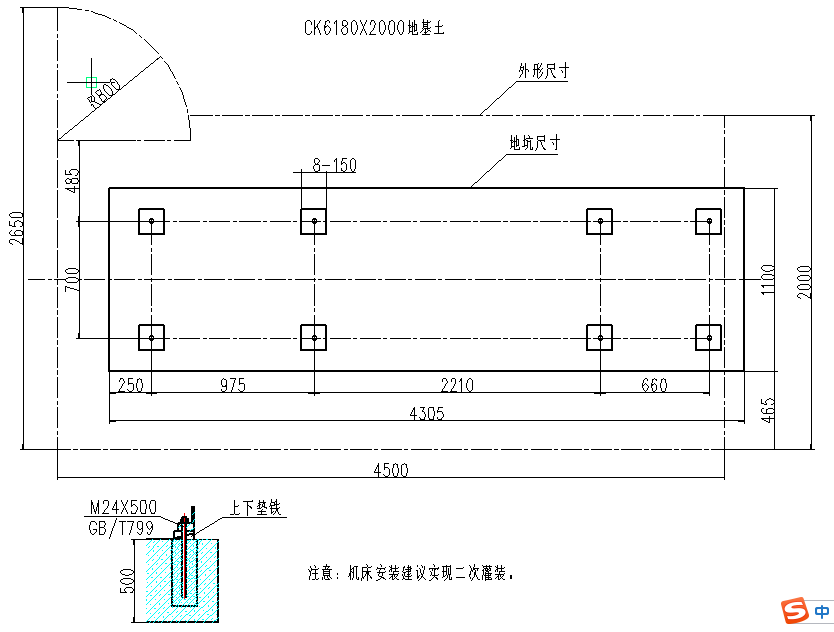

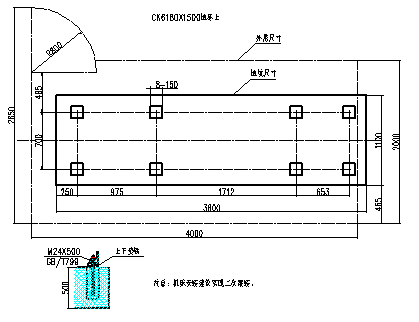

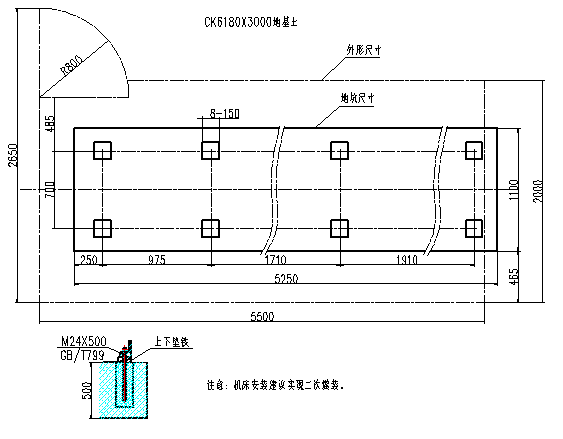

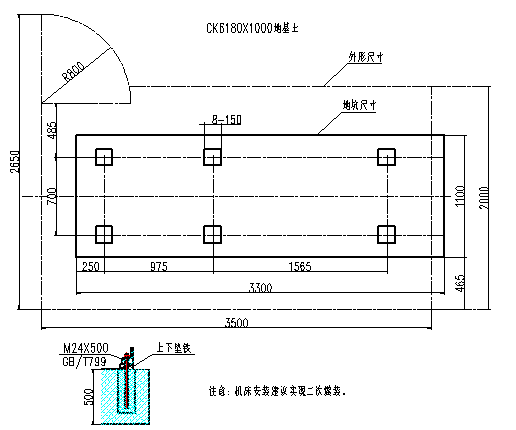

1. 機床地基圖

七、機床精度標準

八、機床的驗收

1、 機床按GB/T25859.1-2010標準進行驗收，分預驗收與終驗收兩個階段進行。

2、 預驗收（選擇項）：在供方工廠內進行，根據機床產品檢驗合格證進行驗收；

3、 終驗收：在需方工廠內按技術協議要求進行，驗收合格后由雙方簽字生效。終驗收結束。在終驗收的同時供方對需方有關人員進行一次技術培訓（每臺機床培訓壹人，時間不超過1天），對操作工人的培訓能操作，及簡單的設備維護保養。

九、安裝及調試

1、安裝：用戶按照地基安裝技術要求負責地基制造、機床部件就位、安裝機床；用戶配備機床電源、壓縮空氣、液壓油、潤滑油、冷卻液等，用戶按要求準備合格毛坯零件、刀具等做好調試前準備工作；

2、 調試：供方配備安裝調試人員，負責指導機床整機現場安裝、水平調整、進行工件試切削加工，并達到協議的要求。

十、售后服務承諾

1、 執行國家相關規定的“三包”服務標準；

2、 接到故障通知后8個工作小時內作出響應，如需前往處理24個工作小時內到位維修；

3、 設備自驗收之日起，保修期為一年(人為因素除外)，一年后收取成本費。
